Magnesy NdFeB — spiekane magnesy trwałe neodymowo-żelazowo-borowe — to najpotężniejsze magnesy trwałe dostępne na rynku na świecie , obejmujący produkty energetyczne o zawartości od 35 MGOe (N35) do 52 MGOe (N52) i więcej. Są kluczowym materiałem umożliwiającym budowę nowoczesnych silników elektrycznych, automatyki przemysłowej, urządzeń medycznych, systemów energii odnawialnej i elektroniki użytkowej. Niezależnie od tego, czy pozyskujesz od Producent magnesów neodymowych do produkcji silników na dużą skalę lub potrzebujesz niestiardowych magnesów NdFeB do precyzyjnego instrumentu, zrozumienie, do czego służą magnesy NdFeB, jest podstawą dokonania właściwego wyboru materiału i gatunku.
Ningbo Tujin Magnetic Industry Co., Ltd. jest profesjonaljesttą Producent magnesów NdFeB i fabryka magnesów ziem rzadkich specjalizująca się w wysokowydajnych, wysokotemperaturowych magnesach silnikowych i precyzyjnych, niestandardowych kształtach do wymagających zastosowań na całym świecie. Ten przewodnik obejmuje pełny zakres zastosowań magnesów NdFeB, ich gatunków, składów, powłok i rozważań projektowych.
Termin NdFeB oznacza neodym (Nd), żelazo (Fe) i bor (B) – trzy główne składniki stopu. Dominującą fazą magnetyczną jest Nd2Fe14B, tetragonalny związek międzymetaliczny, który został po raz pierwszy zsyntetyzowany niezależnie przez General Motors i Sumitomo Special Metals w 1984 roku. Znaczenie magnesu NdFeB w praktyce jest to spiekany lub związany magnes trwały o najwyższym znanym produkcie energetycznym ze wszystkich materiałów magnetycznych w temperaturze pokojowej.
Skład magnesu NdFeB wagowo zawiera około 29–32% neodymu (pierwiastka ziem rzadkich), 64–68% żelaza i 1% boru z niewielkimi dodatkami dysprozu (Dy), terbu (Tb), kobaltu (Co), aluminium (Al), miedzi (Cu) i niobu (Nb) w celu optymalizacji koercji, stabilności temperaturowej i mikrostruktury granic ziaren. Wysokotemperaturowe magnesy NdFeB zawierają podwyższoną zawartość Dy lub Tb — dodatków ciężkich pierwiastków ziem rzadkich, które znacznie poprawiają odporność magnesu na rozmagnesowanie w podwyższonych temperaturach pracy, co czyni je niezbędnymi do Magnesy NdFeB do silników w nowych pojazdach energetycznych i napędach przemysłowych.
| Elementu | Symbol | Typowa treść | Funkcja podstawowa |
|---|---|---|---|
| Neodym | Nd | 29–32% wag. | Pierwotny element tworzący fazę magnetyczną (Nd2Fe14B) |
| Żelazo | Fe | 64–68% wag. | Zapewnia namagnesowanie o wysokim nasyceniu |
| Bor | B | ~ 1% wag. | Stabilizuje tetragonalną strukturę kryształu |
| Dysproz | Dy | 0–6% wag. | Zwiększa koercję w przypadku gatunków wysokotemperaturowych |
| Terb | Tb | 0–2% wag. | Alternatywny dodatek HRE, wyższa koercja/atom |
| Kobalt | Co | 0–3% wag. | Poprawia temperaturę Curie i odporność na korozję |
The Gatunki magnesów NdFeB system klasyfikuje magnesy przede wszystkim na podstawie ich maksymalnego produktu energetycznego (BHmaks), wyrażonego w MGOe (Mega Gauss Oersteds) lub kJ/m3. Standardowe stopnie wahają się od N35 do N52 , przy czym wyższe liczby wskazują na większą gęstość energii magnetycznej. Przyrostki klas — H, SH, UH, EH, AH — wskazują stopniowo wyższe maksymalne temperatury robocze i poziomy koercji.
Powyższy wykres przedstawia dwie kluczowe osie specyfikacji magnesu NdFeB: produkt energetyczny według gatunku podstawowego (N35–N52, pokazany na czerwono) i maksymalną temperaturę roboczą według przyrostka gatunku (N do NUH, pokazane na niebiesko). Magnesy neodymowe N52 dostarczają produkt o najwyższej energii dowolnego komercyjnie produkowanego spiekanego gatunku NdFeB, oferując do 52 MGOe — około 50 procent więcej energii magnetycznej na jednostkę objętości niż N35. To sprawia, że formaty bloków magnesów neodymowych N52 są szczególnie cenione w konstrukcjach silników o ograniczonej przestrzeni i wysokiej wydajności. System przyrostków temperaturowych jest równie krytyczny w przypadku zastosowań silnikowych: standardowe magnesy klasy N są przystosowane do temperatury zaledwie 80 stopni Celsjusza, podczas gdy gatunki NUH i NEH wytrzymują temperaturę od 180 do 200 stopni Celsjusza – jest to specyfikacja niezbędna w przypadku silników trakcyjnych pojazdów elektrycznych, serwonapędów i silników sprężarek, w których temperatura uzwojeń może przekraczać 150 stopni Celsjusza. Wybór właściwej kombinacji produktu energetycznego i klasy temperaturowej jest pierwszym i najważniejszym krokiem w specyfikacji niestandardowego magnesu NdFeB.
Pytanie do czego służą magnesy neodymowe ma obszerną odpowiedź, która obejmuje praktycznie każdą branżę intensywnie korzystającą z technologii. jako producent magnesów ziem rzadkich , Tujin Magnetic Industry dostarcza magnesy NdFeB dla następujących głównych sektorów:
Magnesy NdFeB do silników reprezentują największy pojedynczy segment zastosowań, odpowiadający szacunkowo za 60–65 procent światowego zużycia NdFeB pod względem wartości. W pojazdach elektrycznych magnesy trwałe do silników elektrycznych — w szczególności wewnętrzne silniki synchroniczne z magnesami trwałymi (IPSMM) — umożliwiają uzyskanie gęstości mocy nieosiągalnych w przypadku alternatywnych rozwiązań indukcyjnych lub z uzwojonym polem. Typowy silnik trakcyjny EV o mocy 150 kW zużywa około 2 do 4 kg wysokiej jakości spiekanego NdFeB. Magnesy neodymowe klasy silnikowej do zastosowań w pojazdach elektrycznych zazwyczaj wymagane są gatunki takie jak 38UH, 40UH lub 42SH, łączące wysoką remanencję z wystarczającą koercją, aby oprzeć się rozmagnesowaniu w szczytowych temperaturach roboczych.
Niestandardowe magnesy silnikowe do automatyki przemysłowej obejmują magnesy segmentowe łukowe do wirników serwomotorów, magnesy pierścieniowe do stojanów BLDC (bezszczotkowych prądu stałego) oraz bloki o wysokiej koercji do separatorów magnetycznych i zespołów mocujących. Magnesy ziem rzadkich do silników w zastosowaniach związanych z serwomechanizmami i złączami robotów wymagane są wyjątkowo wąskie tolerancje wymiarowe — zazwyczaj ± 0,05 mm w przypadku wymiarów krytycznych — i spójne właściwości magnetyczne w dużych partiach produkcyjnych, aby zapewnić jednolitą charakterystykę tętnienia momentu obrotowego.
Na nich polegają energooszczędne silniki sprężarek do klimatyzatorów, silniki pralek z inwerterem i silniki wentylatorów o zmiennej prędkości spiekane magnesy neodymowe aby osiągnąć swoje wskaźniki efektywności. W sektorze audio magnesy NdFeB w głośnikach zapewniają doskonałą czułość i reakcję transjentów w porównaniu z alternatywami ferrytowymi. Magnesy czujnikowe w enkoderach, czujnikach położenia i korpusach przepustnic samochodowych to kolejne masowe zastosowanie niestandardowych magnesów NdFeB o kompaktowych geometriach.
Zastosowania medyczne obejmują mikrosilniki do końcówek implantów dentystycznych, napędy przegubów robotów chirurgicznych, silniki pomp insulinowych i systemy sterowania cewnikami. Zastosowania te wymagają najwyższego poziomu precyzji wymiarowej, wykończenia powierzchni i spójności magnetycznej pomiędzy partiami. jako Dostawca magnesów NdFeB obsługując klientów medycznych, Tujin zapewnia pełną identyfikowalność materiałów i dokumentację kontroli, w tym zapisy br, Hcj, BHmax i grubości powłok dla każdej partii produkcyjnej.
Generatory turbin wiatrowych z napędem bezpośrednim stanowią główne i rosnące zastosowanie w przypadku zastosowań wielkoformatowych magnesy ziem rzadkich . Morska turbina wiatrowa o mocy 5 MW z napędem bezpośrednim może wymagać w wirniku generatora ponad 2000 kg spiekanego NdFeB. W miarę zwiększania mocy turbin wiatrowych do 12 MW i więcej, zapotrzebowanie na wysokowydajne magnesy trwałe ze strony fabryki magnesów neodymowych ze sprawdzonymi możliwościami produkcji wielkoformatowej stale rośnie.
Powyższy poziomy wykres słupkowy przedstawia szacowany rozkład popytu na magnesy NdFeB w kluczowych branżach zastosowań końcowych. Zastosowania w pojazdach elektrycznych i silnikach łącznie stanowią około 40 procent całkowitego zapotrzebowania na NdFeB , co odzwierciedla przyspieszające przejście na transport zelektryfikowany i centralną rolę silników z magnesami trwałymi w architekturze elektrycznych układów napędowych. Automatyka przemysłowa stanowi 24 procent — segment napędzany globalną ekspansją robotyki fabrycznej, systemów serwopras i precyzyjnego sprzętu CNC — a wszystkie one opierają się na magnesach silnika o wysokim momencie obrotowym, aby zapewnić dokładność i szybkość reakcji wymaganą w zautomatyzowanej produkcji. Oczekuje się, że 16-procentowy udział energetyki wiatrowej znacznie wzrośnie do 2030 r., w miarę jak projekty turbin z napędem bezpośrednim będą zyskiwać udział w rynku w porównaniu z alternatywnymi rozwiązaniami przekładniowymi. Zastosowania urządzeń medycznych i precyzyjnych, choć mniejsze, należą do najbardziej wymagających pod względem tolerancji wymiarowej i jednorodności magnetycznej, co czyni je priorytetowym przedmiotem zainteresowania wyspecjalizowanych producentów niestandardowych magnesów NdFeB. Szerokość tego profilu popytu podkreśla dlaczego Magnesy NdFeB manufacturer Możliwości w zakresie gatunków, kształtów i powłok są niezwykle ważne w obsłudze wielu branż z jednej platformy produkcyjnej.
Jako lider niestandardowe magnesy neodymowe producent, Tujin Magnetic Industry, produkuje szeroką gamę geometrii magnesów, aby spełnić wymagania obwodów magnetycznych różnych konstrukcji silników i urządzeń. Poniższe zdjęcia produktów ilustrują szeroką gamę precyzyjnych kształtów dostępnych w naszej ofercie Fabryka magnesów NdFeB :

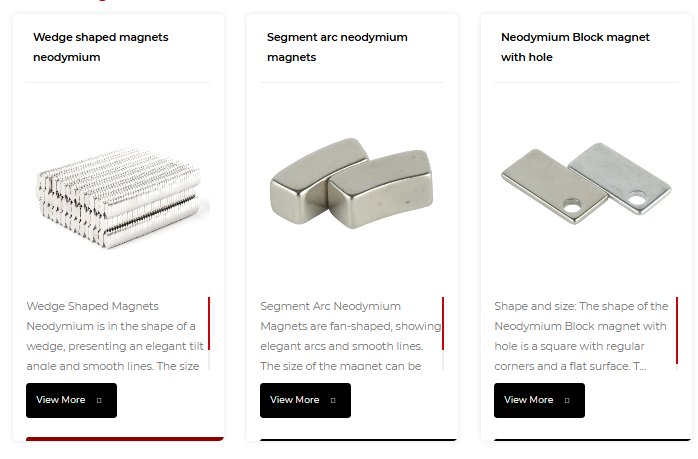

Magnesy neodymowe w kształcie klina, magnesy NdFeB z łukiem segmentowym i magnesy blokowe z otworem — niestandardowe kształty firmy Tujin Magnetic Industry

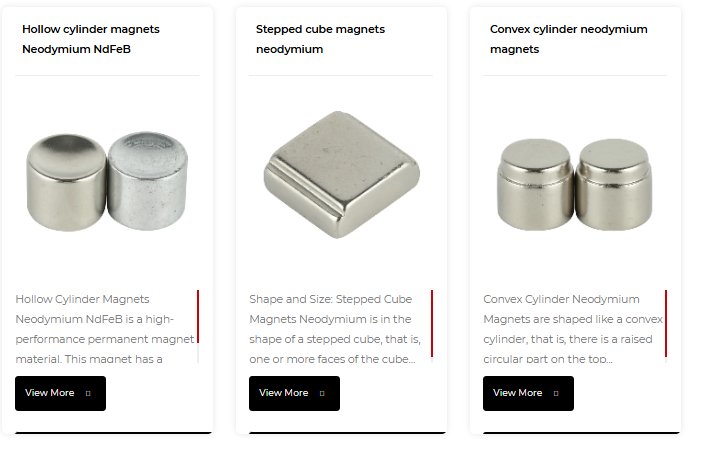

Magnesy NdFeB o pustym cylindrze, magnesy neodymowe w kształcie sześcianu schodkowego i magnesy trwałe o wypukłym cylindrze do zastosowań w silnikach i urządzeniach precyzyjnych

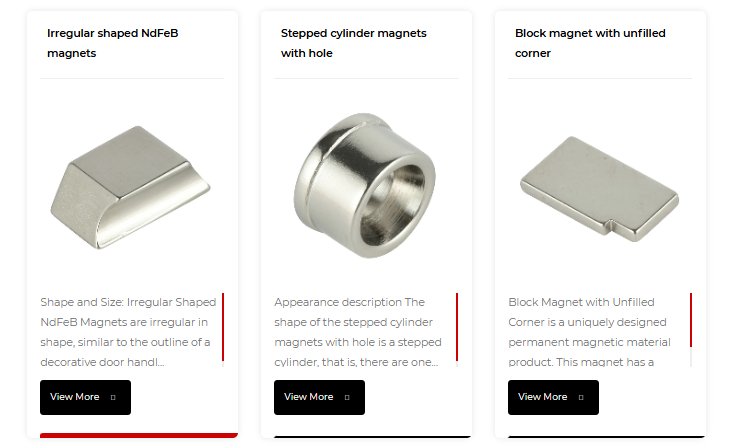

Magnesy NdFeB o nieregularnym kształcie, magnesy o stopniowanym cylindrze z otworem i magnesy blokowe z niewypełnionym narożnikiem — zaprojektowane według dokładnych specyfikacji klienta
Segmentowe magnesy łukowe to najczęściej stosowana geometria w wirnikach silników z magnesami trwałymi do montażu powierzchniowego i wewnętrznego. Precyzyjne szlifowanie zapewnia utrzymanie promienia łuku i wymiarów kątowych w granicach ±0,03 mm, co ma kluczowe znaczenie dla stałej gęstości strumienia w szczelinie powietrznej i niskiego tętnienia momentu obrotowego. Magnesy w kształcie klina są stosowane w konfiguracjach układu Halbacha i niektórych konstrukcjach silników liniowych. Puste magnesy cylindryczne i pierścieniowe z magnesowaniem wielobiegunowym są powszechne w kołach enkoderów, zespołach sprzęgających i kompaktowych silnikach BLDC. Kształty nieregularne i schodkowe — w tym magnesy blokowe z niewypełnionymi narożnikami, cylindry wypukłe i cylindry schodkowe z otworami — są produkowane według dokładnych specyfikacji klienta CAD, umożliwiając inżynierom-projektantom optymalizację obwodów magnetycznych bez ograniczeń standardowych geometrii katalogowych.
Temperatura jest najważniejszą zmienną wydajnościową Magnesy NdFeB do silników . W przeciwieństwie do magnesów ferrytowych, które mają dodatnie temperaturowe współczynniki koercji, magnesy NdFeB tracą koercję wraz ze wzrostem temperatury — zjawisko to opisywane jest przez współczynniki temperaturowe Br (zwykle od -0,09 do -0,12% na stopień Celsjusza) i Hcj (zwykle od -0,40 do -0,60% na stopień Celsjusza w przypadku gatunków standardowych). Jeżeli temperatura robocza przekracza punkt przegięcia krzywej rozmagnesowania, następuje nieodwracalna utrata strumienia.
Tujina wysokotemperaturowe magnesy NdFeB utrzymują niezawodną wydajność magnetyczną w pełnym zakresie roboczym od -40 stopni Celsjusza do 200 stopni Celsjusza lub więcej. Zaawansowana technologia dyfuzji na granicy ziaren (GBD) — w której Dy lub Tb są selektywnie rozpraszane w granicach ziaren, a nie dodawane w masie — umożliwia zwiększenie koercji przy minimalnym poświęceniu remanencji, umożliwiając magnesy silnika o wysokim momencie obrotowym które przewyższają konwencjonalne gatunki zastępowane ciężkimi pierwiastkami ziem rzadkich zarówno pod względem kosztów, jak i wydajności.
Wykres liniowy ilustruje spadek remanencji remanencji wraz ze wzrostem temperatury roboczej dla trzech wariantów gatunku NdFeB o tej samej podstawowej klasie energetycznej: N42, N42H i N42UH. Standardowe magnesy N42 ulegają nieodwracalnemu rozmagnesowaniu w temperaturze powyżej 80 stopni Celsjusza , co czyni je nieodpowiednimi do zastosowań silnikowych, w których temperatura uzwojenia może przekroczyć ten próg przy ciągłym obciążeniu. N42H, dzięki wyższej koercji wewnętrznej uzyskanej dzięki kontrolowanemu dodatkowi dysprozu, rozszerza użyteczny zakres do około 120 stopni Celsjusza – co jest odpowiednie dla wielu zastosowań w przemysłowych serwonapędach i silnikach urządzeń. Magnesy N42UH utrzymują użyteczny poziom strumienia do 180 stopni Celsjusza co czyni je gatunkiem wybieranym do silników trakcyjnych pojazdów elektrycznych, siłowników lotniczych i napędów przemysłowych o dużej liczbie cykli. Im bardziej stromy gradient termiczny aplikacji, tym ważniejsza staje się praca z Producent magnesów neodymowych który może dostarczyć zarówno prawidłową specyfikację gatunku, jak i dane z testów walidacyjnych – w tym krzywe rozmagnesowania termicznego zmierzone na rzeczywistych partiach produkcyjnych – w celu potwierdzenia wydajności w zamierzonym środowisku operacyjnym. Tujin dostarcza kompletne dane dotyczące charakterystyki magnetycznej przy każdej dostawie magnesów silnikowych.
Niepowlekane, spiekane magnesy NdFeB są podatne na korozję w wyniku oddziaływania elektrochemicznego pomiędzy fazą Nd2Fe14B a fazą graniczną ziaren bogatą w neodym. Bez odpowiedniej ochrony powierzchni utlenianie prowadzi do odprysków, utraty strumienia magnetycznego i zanieczyszczenia otaczających podzespołów. Zaawansowane powłoki są zatem krytycznym wyróżnikiem jakości dla każdego niestandardowe magnesy NdFeB producent obsługujący zastosowania silnikowe i przemysłowe.
jako fabryka magnesów ziem rzadkich Dzięki pełnym możliwościom powlekania we własnym zakresie Tujin Magnetic Industry wybiera i sprawdza optymalny system powłok dla każdego zastosowania klienta, zapewniając weryfikację skuteczności ochrony powierzchni poprzez przyspieszone testy korozyjne przed rozpoczęciem masowej produkcji.
Kompletny Arkusz danych magnesu NdFeB zapewnia parametry magnetyczne, termiczne i fizyczne potrzebne do pełnego scharakteryzowania magnesu na potrzeby projektowania inżynierskiego. Poniższa tabela podsumowuje kluczowe parametry i typowe zakresy ich wartości dla spiekanego NdFeB:
| Parametr | Symbol | Typowy zakres (N35–N52) | Znaczenie inżynieryjne |
|---|---|---|---|
| Remanencja | Br | 1,17–1,48 T | Gęstość strumienia szczeliny powietrznej; bezpośrednio napędza moment obrotowy silnika |
| Przymus (wewnętrzny) | Hcj | 955–2000 kA/m | Odporność na rozmagnesowanie; krytyczne w przypadku stosowania w wysokich temperaturach |
| Produkt energetyczny | BHmax | 263–414 kJ/m3 | Całkowita siła magnetyczna na jednostkę objętości |
| Temperatura Curie’go | Tc | 310–380 C | Bezwzględny limit nasycenia magnetycznego (nie temperatura robocza) |
| Temp. Współczynnik. br | alfa (Br) | -0,09 do -0,12%/C | Odwracalna zmiana strumienia wraz z temperaturą |
| Gęstość | rho | 7,4–7,6 g/cm3 | Estymacja masy do obliczeń równowagi wirnika |
Wykres radarowy porównuje spiekane magnesy NdFeB, ferrytowe i Alnico w sześciu kluczowych wymiarach wydajności istotnych dla zastosowań silnikowych i przemysłowych. NdFeB dominuje pod względem remanencji, produktu energetycznego i koercji — trzy właściwości określające, ile momentu obrotowego może wytworzyć silnik na jednostkę objętości magnesu i jak bardzo jest on odporny na rozmagnesowanie w niekorzystnych warunkach pola. Magnesy ferrytowe uzyskują najwyższe wyniki pod względem odporności na korozję i opłacalności, co czyni je odpowiednimi do prostych zastosowań o małej mocy w łagodnych środowiskach, ale ich produkt energetyczny jest zwykle 5 do 8 razy niższy niż NdFeB o równoważnej objętości, co poważnie ogranicza ich przydatność do magnesy silnika o wysokim momencie obrotowym . Magnesy Alnico — stop żelaza, aluminium, niklu i kobaltu — zapewniają doskonałą stabilność temperaturową i są stosowane w wyspecjalizowanych czujnikach i instrumentach analogowych, ale ich wyjątkowo niska koercja czyni je podatnymi na rozmagnesowanie w polach błądzących zespołów silników, co ogranicza ich zastosowanie jako magnesy trwałe do silników elektrycznych . Do wymagających zastosowań silnikowych, NdFeB od wykwalifikowanego producenta producent magnesów ziem rzadkich przy odpowiednim doborze gatunku i pokryciu jest technicznie lepszym wyborem w większości kluczowych wymiarów wydajności.
Do celów importu i eksportu, Kod HS magnesu NdFeB zazwyczaj spada poniżej HS 8505.11 — magnesy trwałe metalowe — w ramach szerszej klasyfikacji Systemu Zharmonizowanego elektromagnesów i magnesów trwałych (dział 85). Kupujący zaopatrujący się w: a Fabryka magnesów NdFeB w Chinach powinni potwierdzić konkretny 10-cyfrowy kod HS obowiązujący w ich jurysdykcji, ponieważ podklasyfikacje różnią się w zależności od Nomenklatury scalonej UE, wykazu HTS USA i innych krajowych systemów taryfowych. Tujin Magnetic Industry zapewnia pełną obsługę dokumentacji celnej, w tym świadectwa kraju pochodzenia, deklaracje składu materiału i oświadczenia o zgodności z REACH/RoHS.
Recykling magnesu NdFeB jest tematem coraz ważniejszym w miarę wzrostu światowego zapotrzebowania na pierwiastki ziem rzadkich, a odporność łańcucha dostaw staje się strategicznym priorytetem. Spiekany złom NdFeB – w tym odpady produkcyjne, odrzucone części i magnesy silnikowe wycofane z eksploatacji – można ponownie przetworzyć w drodze recyklingu hydrometalurgicznego lub bezpośredniego w celu odzyskania neodymu, dysprozu i innych cennych pierwiastków. Europejska ustawa o surowcach krytycznych i równoważne polityki w USA i Japonii ustanawiają cele dotyczące zawartości materiałów pochodzących z recyklingu w przypadku magnesów ziem rzadkich w pojazdach elektrycznych i turbinach wiatrowych, tworząc znaczącą zachętę regulacyjną dla łańcuchów dostaw recyklingu w obiegu zamkniętym.
Ningbo Tujin Magnetic Industry Co., Ltd. jest profesjonaljesttą Producent magnesów NdFeB i fabryka magnesów ziem rzadkich specjalizująca się w produkcji i sprzedaży wysokowydajnych spiekanych magnesów neodymowo-żelazowo-borowych. Dzięki wieloletniemu doświadczeniu w zakresie materiałów magnetycznych Tujin specjalizuje się w dostarczaniu magnesy silnikowe odporne na wysoką temperaturę i customized magnetic solutions with superior precision and stability.
jako recognized dostawca magnesów neodymowych do wiodących światowych marek, Tujin obsługuje szeroką gamę branż, w tym nowe pojazdy energetyczne, automatykę przemysłową, sprzęt gospodarstwa domowego, precyzyjne urządzenia medyczne i sprzęt energetyczny. Podstawowe zalety produktu obejmują zaawansowaną technologię wysokotemperaturowych magnesów silnikowych, działającą w temperaturach od -40 stopni Celsjusza do 200 stopni Celsjusza i powyżej; wszechstronne możliwości tworzenia niestandardowych kształtów obejmujących tarczę, blok, segment łuku, pierścień, pręt, klin i złożone nieregularne geometrie; oraz najwyższej jakości systemy powłokowe, w tym Ni-Cu-Ni, epoksydowe, cynkowe i parylenowe.
Znana z wyjątkowej jakości produktów, krótkich terminów realizacji i dużej elastyczności produkcji, Tujin stała się zaufanym, długoterminowym partnerem wiodących firm z wielu branż na całym świecie. Niezależnie od tego, czy potrzebujesz standardu N35 do N52 magnets w kształtach katalogowych lub w pełni niestandardowych magnesach NdFeB zaprojektowanych zgodnie z precyzyjnymi specyfikacjami rysunkowymi, Tujin zapewnia profesjonalizm, wydajność i niezawodność, aby zapewnić Twoim produktom doskonałą wydajność magnetyczną.
