Jak wybrać odpowiedni magnes NdFeB do swojego zastosowania?

Wybór odpowiedniego magnesu NdFeB (neodymowo-żelazowo-borowy) sprowadza się do pięciu podstawowych czynników: klasa (siła magnetyczna), maksymalna temperatura robocza, rodzaj powłoki, kształt i wymiary oraz kierunek namagnesowania . Popraw te pięć parametrów, a magnes będzie działał niezawodnie w Twoim zastosowaniu przez lata. Pominięcie choćby jednego grozi rozmagnesowaniem, korozją lub niedopasowaniem mechanicznym. Ten przewodnik przeprowadzi Cię przez każdą decyzję w sposób systematyczny.

Zrozumienie systemu ocen przede wszystkim

Magnesy NdFeB są klasyfikowane według gatunku, wyrażonego jako liczba, po której następuje jedna lub dwie litery — na przykład N35, N42, N52 lub N35SH. Liczba wskazuje maksymalny produkt energetyczny w MGOe (Megagauss-Oersteds) , który jest bezpośrednią miarą gęstości energii magnetycznej. Litery wskazują klasę wydajności cieplnej magnesu.

Oto zestawienie popularnych gatunków i ich typowych produktów energetycznych:

Praktyczna zasada: nie wybieraj automatycznie najwyższej oceny . Wyższe gatunki są trudniejsze w obróbce, bardziej kruche i mogą mieć niższą koercję, co oznacza, że ​​łatwiej rozmagnesowują się w podwyższonych temperaturach. Dopasuj klasę do rzeczywistego natężenia pola wymaganego w projekcie.

Dopasuj temperaturę znamionową do środowiska pracy

Temperatura jest parametrem najczęściej pomijanym przy wyborze Magnesy NdFeB . Standardowe magnesy klasy N (bez przyrostka) mają maksymalną temperaturę roboczą wynoszącą tylko 80°C . Wystawienie ich na działanie wyższych temperatur powoduje nieodwracalne rozmagnesowanie — awarię, której nie można naprawić bez ponownego namagnesowania.

Przyrostek literowy w gatunku wskazuje klasę koercji w wysokich temperaturach:

• Brak przyrostka (np. N42): Maksymalna temperatura pracy 80°C
• M (np. N42M): Do 100°C
• H (np. N42H): Do 120°C
• SH (np. N38SH): Do 150°C
• UH (np. N35UH): Do 180°C
• EH (np. N33EH): Do 200°C
• AH (np. N30AH): Do 220°C

Na przykład silnik trakcyjny pojazdu elektrycznego może wykazywać wewnątrz zespołu wirnika temperatury 120–150°C. W tym przypadku właściwym wyborem będzie gatunek N42H lub N38SH. Użycie standardowego N42 spowodowałoby utratę pola w pierwszym cyklu operacyjnym w podwyższonych temperaturach.

Uwzględnij także magnes temperaturowy współczynnik remanencji , co dla NdFeB wynosi zazwyczaj od -0,11% do -0,12% na °C. Magnes o wartości znamionowej 1,30 T w temperaturze 20°C wytworzy około 1,17 T w temperaturze 120°C — co stanowi 10% redukcję, którą należy uwzględnić w projekcie obwodu magnetycznego.

Wybierz odpowiednią powłokę dla swojego środowiska

Magnesy NdFeB są bardzo podatne na korozję. Stop bazowy zawiera żelazo i pierwiastki ziem rzadkich, które bez powłoki ochronnej szybko rdzewieją w wilgotnym lub agresywnym chemicznie środowisku. Wybór niewłaściwej powłoki jest jedną z głównych przyczyn przedwczesnego uszkodzenia magnesu w terenie.

Typowe opcje powłok i ich charakterystyka

Należy pamiętać, że grubość powłoki bezpośrednio wpływa na tolerancje wymiarowe. Jeśli w projekcie występują małe prześwity — na przykład szczelina wirnika z tolerancją 0,1 mm — w obrobionych wymiarach magnesu należy uwzględnić warstwę niklu o grubości 20 μm.

Zdefiniuj kształt i wymiary w oparciu o obwód magnetyczny

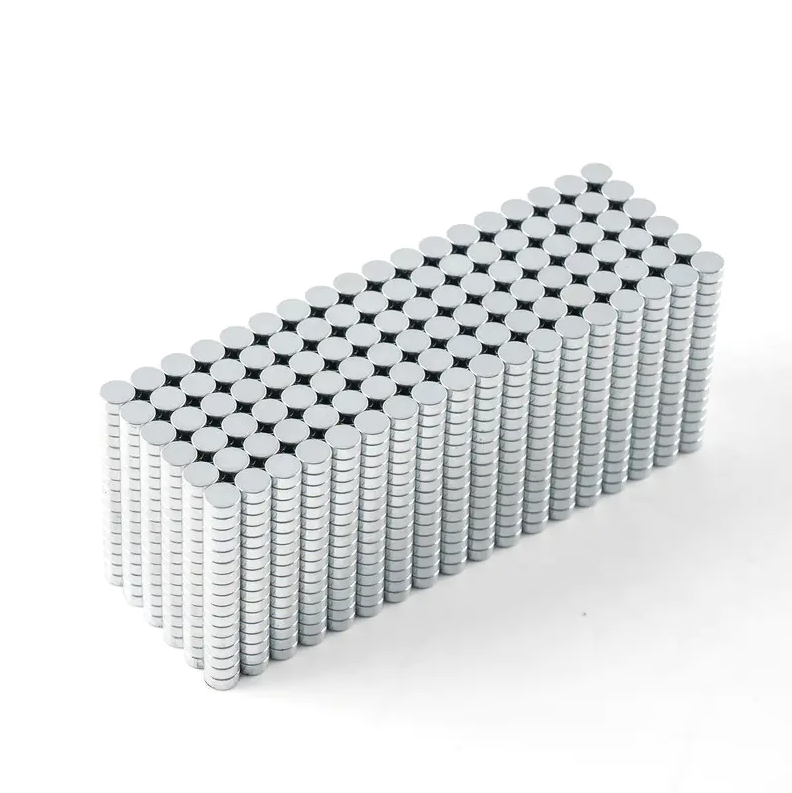

Magnesy NdFeB produkowane są w szerokiej gamie standardowych kształtów: bloków, dysków, pierścieni, łuków, prętów i profili niestandardowych. Wybrany kształt musi służyć geometrii obwodu magnetycznego, a nie odwrotnie.

Kluczowe kwestie wymiarowe obejmują:

• Stosunek długości do średnicy (L/D) dla magnesów cylindrycznych: Ogólnie preferowany jest stosunek L/D powyżej 0,7, aby uniknąć samorozmagnesowania spowodowanego współczynnikiem kształtu.
• Magnesy łukowe do silników: Promień wewnętrzny i zewnętrzny, kąt łuku (np. 45°, 60°, 90°) oraz grubość wpływają na gęstość strumienia w szczelinie powietrznej. Nawet 1° odchylenie kąta łuku może przesunąć przebieg wstecznego pola elektromagnetycznego w silniku BLDC.
• Magnesy pierścieniowe do maszyn ze strumieniem osiowym: Jednolitość grubości ścianki wynosząca ± 0,05 mm jest często krytyczna dla zrównoważonej wydajności.
• Stopnie tolerancji: Standardowe tolerancje wynoszą zazwyczaj ± 0,1 mm dla spiekanego NdFeB. Precyzyjne szlifowanie może osiągnąć ± 0,02 mm, ale zwiększa koszty i czas realizacji.

W przypadku magnesów mocujących stosowanych w mocowaniach lub zatrzaskach siła przyciągania jest silnie zależna od szczeliny powietrznej. Magnes tarczowy o sile uciągu 10 kg przy szczelinie 0 mm wytworzy mniej niż 1 kg przy szczelinie powietrznej 3 mm — współczynnik spadku dziesięciokrotny z powodu samej niechęci szczeliny powietrznej.

Określ kierunek magnesowania dla swojego złożenia

Magnesy NdFeB mogą być namagnesowane w różnych kierunkach w zależności od ich geometrii. Najpopularniejsze opcje to osiowe (przez grubość), średnicowe (w poprzek średnicy) i promieniowe (od środka na zewnątrz). Określenie nieprawidłowego kierunku namagnesowania spowoduje, że magnes nie będzie mógł zostać użyty w Twoim montażu, nawet jeśli wszystkie pozostałe parametry będą prawidłowe.

• Magnetyzacja osiowa: Standard dla większości magnesów dyskowych i blokowych. Bieguny północny i południowy znajdują się na płaskich ścianach.
• Namagnesowanie średnicowe: Typowe dla prętów cylindrycznych stosowanych w czujnikach i siłownikach liniowych. Bieguny znajdują się po przeciwnych stronach cylindra.
• Namagnesowanie promieniowe: Stosowany w magnesach pierścieniowych do silników prądu stałego i niektórych konfiguracji głośników. Wymaga specjalistycznych urządzeń magnesujących i jest bardziej skomplikowana w produkcji.
• Namagnesowanie wielobiegunowe: Stosowany do pierścieni lub łuków w silnikach krokowych i enkoderach. Pojedynczy pierścień może mieć 8, 16, a nawet 32 ​​bieguny z naprzemiennymi obszarami północ-południe.

Zawsze sprawdzaj kierunek magnesowania za pomocą gaussa lub sondy Halla przed zintegrowaniem magnesów z zespołem, szczególnie w konfiguracjach wielobiegunowych, gdzie błędy polaryzacji mogą powodować brak równowagi wirnika.

Uwzględnij właściwości mechaniczne i ograniczenia dotyczące obsługi

Magnesy NdFeB to spiekane materiały przypominające ceramikę. Są twardy, ale kruchy , o wytrzymałości na ściskanie około 1050 MPa, ale wytrzymałości na zginanie tylko 250 MPa. Oznacza to, że dobrze wytrzymują ściskanie, ale pękają lub odpryskują pod wpływem zginania, uderzenia lub naprężenia rozciągającego.

Praktyczne wymagania dotyczące obsługi, które należy zaplanować:

• Duże magnesy (powyżej 50 mm w dowolnym wymiarze) wymagają podczas montażu elementów mocujących lub elementów dystansowych, aby zapobiec niekontrolowanemu przyciąganiu i pękaniu pod wpływem uderzenia.
• Magnesy NdFeB should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Klejenie jest powszechne przy montażu; jednakże klej musi być dostosowany do temperatury roboczej i różnicy rozszerzalności cieplnej pomiędzy magnesem (współczynnik ~5 × 10⁻⁶/°C) a obudową stalową (~11 × 10⁻⁶/°C).
• Rozruszniki serca, karty kredytowe i zegarki mechaniczne należy trzymać w odległości co najmniej 10–15 cm podczas obsługi magnesów wysokiej jakości.

Użyj ram decyzyjnych, aby uzyskać zgodność z właściwą specyfikacją

Podczas pozyskiwania Magnesy NdFeB w przypadku nowej aplikacji przepracowanie tych pytań w celu systematycznego eliminowania nieodpowiednich opcji:

1. Jaka jest maksymalna temperatura, jaką osiągnie magnes podczas pracy? → Określa przyrostek stopnia (bez przyrostka, M, H, SH, UH, EH lub AH).
2. Jaka gęstość strumienia lub siła uciągu jest wymagana w punkcie pracy? → Określa to minimalny produkt energetyczny, a co za tym idzie, klasę liczbową (np. N35 vs. N48).
3. Jakie jest narażenie środowiska? → Określa powłokę (Ni w przypadku suchych pomieszczeń w pomieszczeniach, żywica epoksydowa lub parylen w środowiskach wilgotnych lub chemicznych).
4. Jakiego kształtu i kierunku namagnesowania wymaga obwód magnetyczny? → To określa geometrię i orientację.
5. Jakie są wymagane tolerancje wymiarowe? → Od tego zależy, czy wystarczą standardowe tolerancje spiekania, czy konieczne będzie precyzyjne szlifowanie.
6. Jaka ilość jest wymagana i z jaką częstotliwością dostaw? → Ma to wpływ na to, czy bardziej praktyczne są standardowe rozmiary katalogowe, czy niestandardowe narzędzia.

Zdecydowanie zaleca się przeprowadzenie symulacji magnetycznej metodą elementów skończonych (FEM) przy użyciu rzeczywistych danych krzywej B-H dla wybranego gatunku — a nie uproszczonych założeń — jest zdecydowanie zalecane przed sfinalizowaniem specyfikacji dla dowolnego zastosowania masowego lub krytycznego dla bezpieczeństwa.

Sprawdź jakość poprzez standardowe testy

Po zidentyfikowaniu specyfikacji docelowej poproś o raporty z testów certyfikowanych materiałów (CMTR) lub dane z testów stron trzecich, które potwierdzają następujące parametry dla każdej partii produkcyjnej:

• Remanencja (Br) — weryfikowane za pomocą skalibrowanego fluksomierza, a nie tylko powierzchniowego odczytu Gaussa
• Koercja (Hcb i Hcj) — koercja wewnętrzna Hcj jest szczególnie istotna w przypadku gatunków wysokotemperaturowych
• Maksymalny produkt energetyczny (BHmax) — musi mieścić się w zadeklarowanym przedziale ocen
• Wyniki testu mgły solnej — ASTM B117 lub równoważna, dostosowana do specyfikacji powłoki
• Raport z kontroli wymiarowej — wymiary krytyczne zweryfikowane w oparciu o tolerancje rysunkowe za pomocą maszyny współrzędnościowej lub pomiaru optycznego

Spójność poszczególnych partii jest znanym wyzwaniem w produkcji spiekanego NdFeB. Właściwości magnetyczne mogą różnić się o ± 3–5% pomiędzy partiami pieca, co jest istotne w zastosowaniach precyzyjnych. Określenie kryteriów kontroli przychodzącej w zamówieniu — a nie tylko poleganie na własnej certyfikacji dostawcy — to praktyczny krok, który zapobiega awariom montażu na dalszym etapie.
