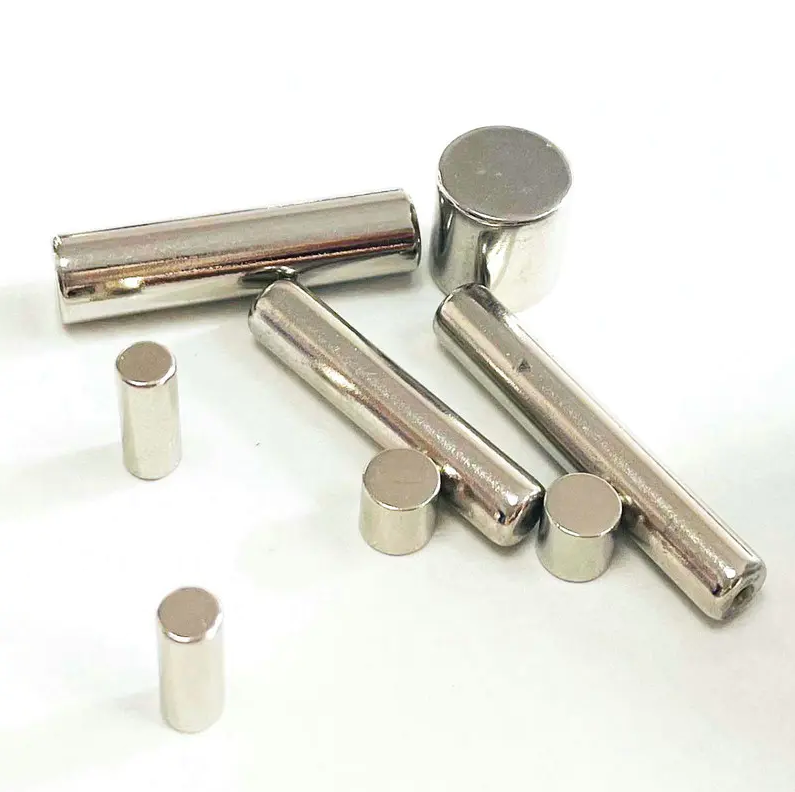

Magnesy neodymowe cylindryczne – dlaczego są takie mocne?

Magnesy neodymowe cylindryczne są wyjątkowo wytrzymałe, ponieważ są wykonane ze stopu neodymu, żelaza i boru (NdFeB) — najpotężniejszy materiał z magnesami trwałymi, jaki kiedykolwiek odkryto . Ich cylindryczna geometria koncentruje strumień magnetyczny wzdłuż jednej osi, a ich wysoka koercja zapewnia, że ​​pole pozostaje stabilne nawet pod wpływem naprężeń mechanicznych lub przeciwstawnych sił magnetycznych. Krótko mówiąc, zarówno materiał, jak i kształt współpracują ze sobą, aby wytworzyć siłę magnetyczną znacznie przekraczającą to, co mogą osiągnąć tradycyjne magnesy ferrytowe lub alnico.

Struktura krystaliczna NdFeB: gdzie zaczyna się siła

Podstawa A neodymowy magnes cylindryczny siła tkwi w jego strukturze atomowej. Magnesy NdFeB zbudowane są wokół tetragonalnej sieci krystalicznej (Nd₂Fe₁₄B), w której atomy żelaza zapewniają pierwotny moment magnetyczny podczas gdy atomy neodymu tworzą potężną anizotropię magnetokrystaliczną — co oznacza, że elektrony zdecydowanie wolą ustawiać się wzdłuż jednej określonej osi.

Ta anizotropia jest kluczowym wyróżnikiem. Utrudnia to energetycznie obracanie domen magnetycznych od ich preferowanego kierunku, co bezpośrednio przekłada się na wysoką koercję (odporność na rozmagnesowanie). Atomy boru stabilizują sieć krystaliczną, zapobiegając załamaniu się struktury pod wpływem naprężeń termicznych lub mechanicznych.

Dla porównania, popularne magnesy ferrytowe mają znacznie niższą anizotropię, dlatego mały neodymowy cylinder może z łatwością wyciągnąć blok ferrytowy wielokrotnie większy.

Kluczowe właściwości magnetyczne: liczby kryjące się za mocą

Trzy mierzalne właściwości definiują wydajność magnesu. Magnesy neodymowe cylindryczne prowadzi we wszystkich trzech:

Najbardziej wymownym wskaźnikiem jest produkt energetyczny (BHmax), który mierzy ilość użytecznej energii magnetycznej zmagazynowanej na jednostkę objętości. Magnesy neodymowe klasy N52 osiągają do 440 kJ/m3 , ponad dziesięciokrotnie większa niż w przypadku typowego magnesu ferrytowego. Dlatego cylindry neodymowe mogą generować duże siły trzymające przy bardzo zwartej obudowie.

Jak kształt cylindra zwiększa wydajność

Kształt nie jest czynnikiem pasywnym — aktywnie określa kierunek i koncentrację strumienia magnetycznego. Cylindryczna forma oferuje specyficzne zalety geometryczne:

Stężenie strumienia osiowego

Kiedy magnes cylindryczny jest namagnesowany osiowo (przez jego płaskie powierzchnie), cały strumień wypływa z jednej okrągłej powierzchni i powraca przez drugą. Tworzy to ściśle skupione pole o dużej gęstości na każdym biegunie. Cylinder z stosunek średnicy do długości bliski 1:1 ma tendencję do maksymalizacji natężenia pola na biegunach dla danej objętości materiału.

Zmniejszony współczynnik rozmagnesowania

Wszystkie magnesy wytwarzają wewnętrzne pole rozmagnesowujące, które działa wbrew ich własnemu namagnesowaniu. Wydłużone cylindry (gdzie wysokość znacznie przekracza średnicę) mają niższy współczynnik rozmagnesowania w kierunku osiowym. Oznacza to, że większa część energii magnetycznej magnesu jest przekazywana do pola zewnętrznego, a nie marnowana na walkę z wewnętrznym sprzeciwem.

Opcja magnesowania promieniowego

Magnesy cylindryczne można również namagnesować promieniowo, z biegunem północnym na zakrzywionej powierzchni zewnętrznej i biegunem południowym w środku (lub odwrotnie). Ta konfiguracja jest szeroko stosowana w silnikach elektrycznych i czujnikach, gdzie wymagane jest wirujące, równomierne pole promieniowe. Okrągła symetria cylindra jest wyjątkowo dostosowana do tego zastosowania.

Proces produkcyjny: jak surowy stop staje się magnesem o wysokiej wydajności

Wytrzymałość gotowego neodymowego magnesu cylindrycznego nie jest automatyczna — zależy od ściśle kontrolowanego procesu produkcyjnego:

1. Topienie i odlewanie stopów — Neodym, żelazo i bor są stapiane razem i odlewane we wlewki lub odlewane w formie cienkich płatków, aby utworzyć jednolitą mikrostrukturę.
2. Mielenie na drobny proszek — Stop jest proszkowany do cząstek o wielkości około 3–5 mikrometrów. W idealnym przypadku każda cząstka jest pojedynczą domeną magnetyczną, która jest niezbędna dla uzyskania maksymalnej koercji.
3. Ułożenie w polu magnetycznym — Proszek jest dociskany do kształtu, podczas gdy silne pole zewnętrzne ustawia wszystkie osie kryształów w tym samym kierunku. Ten krok jest krytyczny — źle ustawione ziarna bezpośrednio zmniejszają ostateczną siłę magnesu.
4. Spiekanie — Sprasowaną wypraskę podgrzewa się do temperatury około 1000–1100°C, co powoduje stapianie cząstek w gęstą, stałą bryłę bez ich topienia. Obróbka cieplna po spiekaniu optymalizuje chemię granic ziaren.
5. Obróbka i powlekanie — Spiekany NdFeB jest kruchy i podatny na korozję. Cylindry są cięte na dokładne wymiary, a następnie pokrywane — najczęściej niklem, miedzią, niklem lub cynkiem — w celu zabezpieczenia przed utlenianiem.
6. Końcowe namagnesowanie — Gotowy cylinder umieszcza się w magnetyzerze pulsacyjnym, który nasyca materiał poprzez przyłożenie pola silniejszego niż próg koercji, blokując domeny w trwałym ustawieniu.

Każdy krok ma wpływ na ocenę końcową. Różnica między magnesem N35 i N52 wynika w dużej mierze z czystości proszku, precyzji wyrównania i warunków spiekania, a nie z zasadniczo różnych materiałów.

System ocen: co właściwie oznacza N35 do N52

Magnesy neodymowe sprzedawane są w standardowych gatunkach. Liczba następująca po „N” odnosi się bezpośrednio do maksymalnego produktu energetycznego w megagauss-erstedach (MGOe):

• N35 — Produkt energetyczny ~35 MGOe (≈ 279 kJ/m3). Klasa podstawowa, powszechnie dostępna i opłacalna.
• N42 — Produkt energetyczny ~42 MGOe (≈ 334 kJ/m3). Popularna równowaga pomiędzy siłą i dostępnością.
• N52 — Produkt energetyczny ~52 MGOe (≈ 414 kJ/m3). Najwyższy dostępny na rynku gatunek, wymagający wyjątkowo czystego stopu i precyzyjnej obróbki.

Dodatkowe przyrostki literowe oznaczają odporność na temperaturę: zwykłe gatunki „N” są przystosowane do temperatury 80°C, natomiast gatunki „M”, „H”, „SH”, „UH” i „EH” tolerują temperaturę do 200°C. Wyższą odporność temperaturową uzyskuje się poprzez dodanie dysprozu lub terbu, co zwiększa koercję kosztem nieco obniżonego produktu energetycznego.

Siła w świecie rzeczywistym: praktyczne przykłady

Abstrakcyjne właściwości magnetyczne nabierają znaczenia, gdy zostaną przełożone na rzeczywiste siły trzymające. Poniższe przykłady ilustrują możliwości neodymowych magnesów cylindrycznych w typowych rozmiarach komercyjnych:

Należy pamiętać, że te siły ciągnące są mierzone w idealnych warunkach (płaska, czysta powierzchnia stalowa, pełny kontakt). Nawet niewielka szczelina powietrzna radykalnie zmniejsza siłę efektywną — szczelina 1 mm może zmniejszyć siłę uciągu o 50% lub więcej w zależności od wielkości i klasy magnesu.

Ograniczenia wpływające na siłę w świecie rzeczywistym

Pomimo swojej wyjątkowej wydajności, neodymowe magnesy cylindryczne mają dobrze określone ograniczenia fizyczne, z którymi inżynierowie i użytkownicy muszą się liczyć:

Czułość temperaturowa

Standardowe magnesy neodymowe klasy N zaczynają odwracalnie tracić namagnesowanie w temperaturze powyżej około 80°C. Jeśli zostanie podgrzany powyżej Temperatura Curie 310–340°C , są trwale rozmagnesowane. Natomiast magnesy alnico zachowują funkcjonalność do 550°C. Do zastosowań wysokotemperaturowych wymagane są warianty wyższej jakości z dodatkami dysprozu.

Kruchość i kruchość

Spiekany NdFeB ma mikrostrukturę przypominającą ceramikę. Magnesy cylindryczne mogą pęknąć lub rozbić się, jeśli nagle połączą się ze sobą lub upuszczą na twardą powierzchnię. Nie oznacza to słabości ich właściwości magnetycznych — jest to mechaniczne ograniczenie procesu spiekania, któremu należy sprostać przy odpowiedniej obsłudze i montażu.

Korozja bez powłoki

Niepowleczony NdFeB szybko utlenia się w wilgotnym środowisku, tworząc proszkową powierzchnię, która pogarsza zarówno integralność strukturalną, jak i właściwości magnetyczne. Powłoki niklowe lub cynkowe nałożone podczas produkcji mają charakter funkcjonalny, a nie tylko kosmetyczny — uszkodzenie powłoki może zapoczątkować korozję, która stopniowo osłabia magnes.

Dlaczego magnesy neodymowe cylindryczne przewyższają inne kształty w wielu zastosowaniach

W porównaniu do magnesów dyskowych (bardzo niski stosunek wysokości do średnicy), magnesów blokowych lub magnesów pierścieniowych, cylindry oferują praktyczną kombinację zalet:

• Przewidywalna geometria pola — Symetria osiowa ułatwia obliczenia pola magnetycznego, co jest cenne w projektowaniu inżynierskim.
• Mocne twarze biegunowe — Płaskie, okrągłe końce dobrze koncentrują strumień, wytwarzając duże natężenie pola powierzchniowego, przydatne do wykrywania i mocowania.
• Wszechstronne proporcje — Zmieniając stosunek długości do średnicy, można zoptymalizować ten sam materiał dla różnych profili pola: krótkie cylindry wytwarzają szerokie, płytkie pole, podczas gdy długie cylindry wytwarzają węższe i głębsze pole.
• Kompatybilność z systemami rotacyjnymi — Cylindry naturalnie pasują do otworów, obudów i wirników, co czyni je standardowym elementem w silnikach, siłownikach i enkoderach.

Magnesy tarczowe, choć podobne, mają wyższy współczynnik rozmagnesowania ze względu na dużą powierzchnię czołową w stosunku do ich grubości, co czyni je nieco mniej wydajnymi na jednostkę objętości materiału. W zastosowaniach, w których liczy się zarówno siła uciągu, jak i niewielka długość, geometria cylindra jest często optymalnym wyborem.
